Appareillage de Commutation
Parafoudres et Interrupteurs Fusibles en Polymère pour Sécurité Électrique

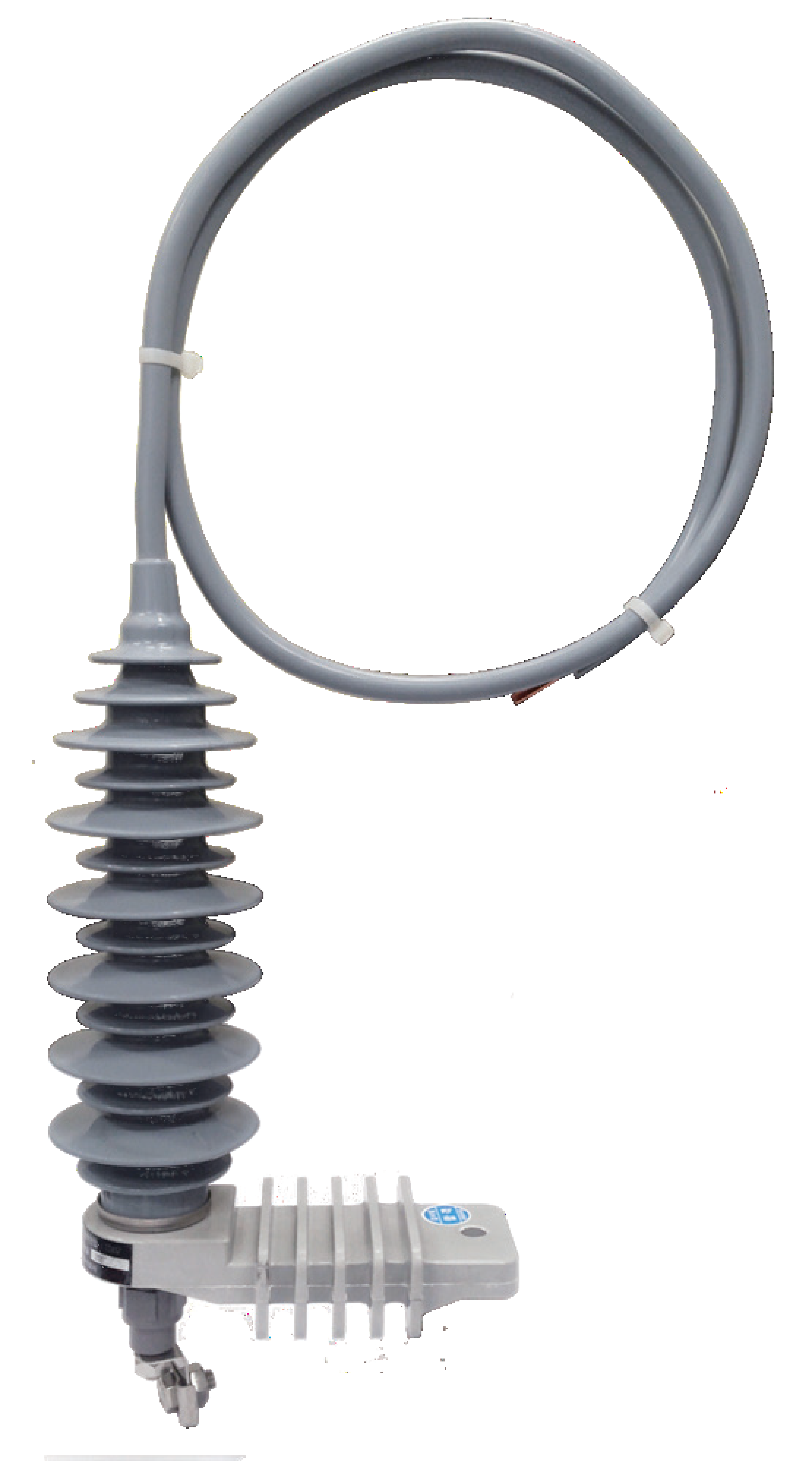

Parafoudre en Polymère avec Fil de Connexion
Il s'agit d'un dispositif installé sur les lignes aériennes de distribution électrique pour limiter les étincelles et les surtensions dues aux commutations, et bloque le courant de suivi pour protéger les équipements électriques.
Spécifications du produit
Catégorie
Valeur
Tension nominale
18kV
Fréquence nominale
60Hz
Tension d'exploitation continue (MCOV)
15.3kV
Courant de décharge nominal
5kA
Résistance Diélectrique du Boîtier
37kV
Tension de tenue aux impulsions de foudre
78kV
Tension Résiduelle
Impulsion de courant rapide
37kV
Impulsion de foudre
78kV
Distance de fuite
745mm
Amélioration de la Fiabilité &
de l'Efficacité dans les Opérations des Appareillages
Forme sans espace avec des particules de ZnO pour une meilleure interruption du courant résiduel.
Utilise un boîtier en polymère avec une isolation et une résistance aux dommages supérieures.
Combine le parafoudre et le fil de connexion pour une construction simplifiée.
Aucune section de charge accessible, prévenant ainsi les risques d'électrocution et d'accidents d'oiseaux.
Isolation supérieure assurée par l'utilisation de câbles électriques isolés en caoutchouc de silicone.

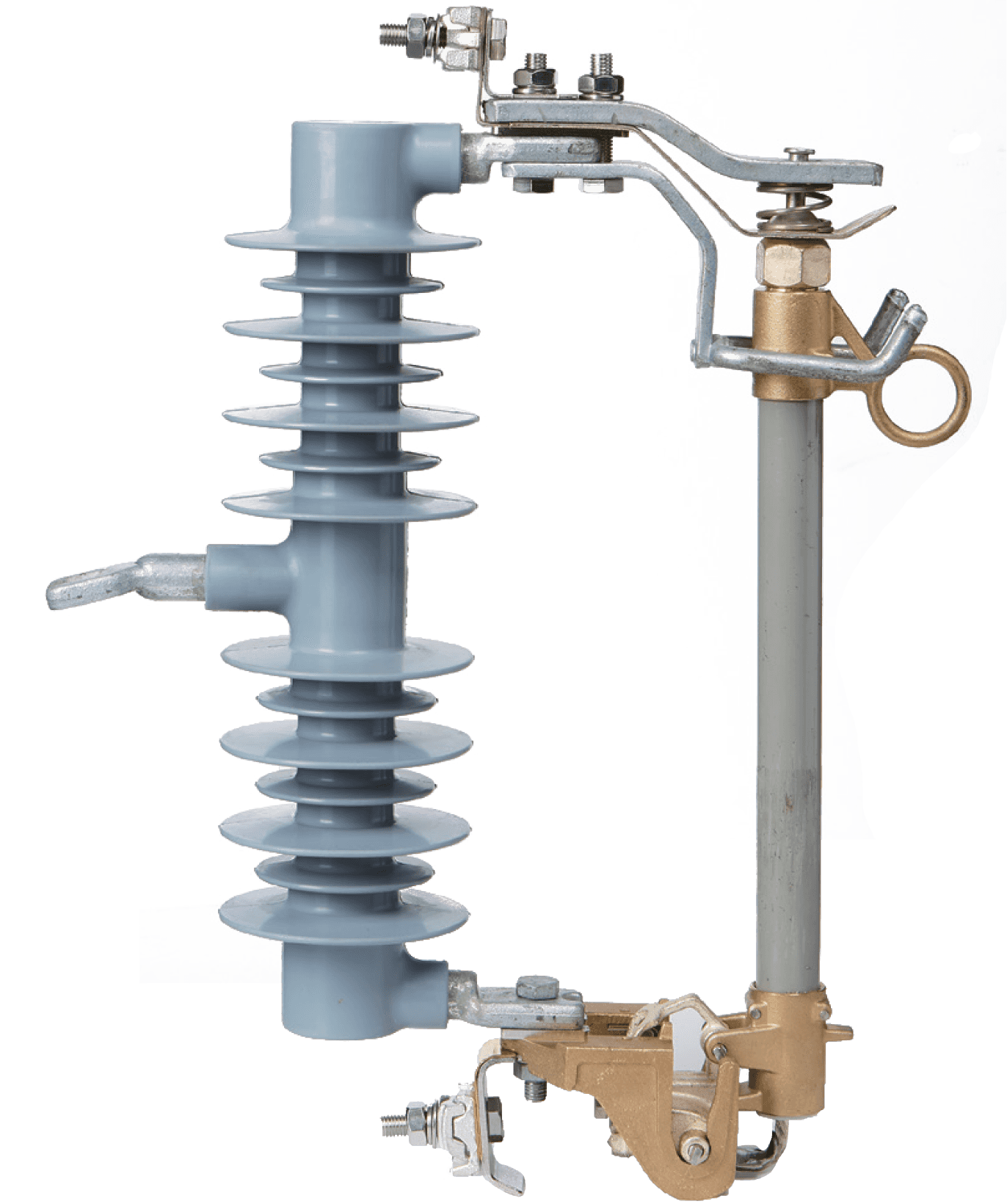

Interrupteur Fusible Isolé en Polymère 25,8 kV
Ce produit est fixé sur le côté primaire d'un transformateur monté sur poteau sur des lignes aériennes de distribution d'électricité de 22,9 kV-Y. Grâce à la position du disjoncteur en polymère à très haute tension utilisé pour la protection et la commutation du transformateur, il n'y a aucun risque d'explosion due à une rupture d'isolation.
De plus, il est fabriqué à l'aide d'une structure de boîtier en silicium avec des performances de suppression d'arc supérieures.
Spécification du Produit
Catégorie
Valeur
Tension nominale
25.8kV
Fréquence nominale
60Hz
Courant nominal
100A
Courant de coupure nominal
Asymétrique
12kA, rms
Symétrique
8kA, rms
Power frequency withstand voltage
Borne-terre
Sec
42kV
Humide
36kV
Distance entre bornes
745mm
Tension de tenue aux impulsions de foudre
125kV
Bornes-borne
125kV
Amélioration de la Fiabilité & de l'Efficacité dans les Opérations des Appareillages
Interruption of fault current using fuse link
Convient pour les sites exposés au sel, à la poussière, etc.
Léger, facile à manipuler, permettant des économies sur la construction et le transport.
